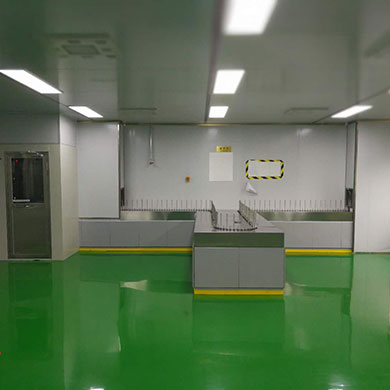

自動線噴涂線設計參數： 一、本自動無塵涂裝生產線是專為塑膠外殼表面涂裝之設計，其功能地面自動輸送、自動噴涂、自動烘干一體化系統完成，其包含涂裝車間凈化、室內制冷、二次廢氣處理系統等組成，配合PU/UV漆之涂裝生產工藝流程。 二、設計參數； 1、廠房面積： 2、車間布置： 1.產品暫緩區；2.上線、下線包裝區；3.除塵區；4.噴涂、固化區3、噴涂環境：凈化車間，無塵室噴涂作業； 4、線體結構：可設計一涂一烤、兩涂?jī)煽尽⑷咳镜木€體，是根據客戶要求定做的，連續式輸送；5、輸送方式：自動地軌鏈輸送，線體長度按客戶要求定做 6、輸送速度： V=0.5-6m/min可調；設計速度：2.5m/min； 7、工件材質：塑膠件外殼； 8、噴涂方式：固定木倉自動噴涂，（正、反自轉機構裝置）； 9、烘烤方式：紅外線電加熱烘干固化（0-80℃）可調+紫外線UV光固化； 10、凈化方式：整體車間彩鋼板隔墻；綠色自流平環氧地面裝飾； 11、供風系統：制冷供鮮風系統，供排風裝置設室外安裝； 12、工藝流程：手動除塵→治具組裝輸送→手動除塵→工裝上線→手動除塵→自動靜電除塵1→自動靜電除塵2→底漆噴涂→底漆流平→底漆固化→冷卻→自動靜電除塵→面漆噴涂→面漆流平→面漆固化→UV光固化→冷卻→下件→品檢包裝。 三、附錄！ 1、本工程設備外電、水、氣源設施裝置（由客戶自備）； 2、本工程不包括戶外土建、設備外鋼結構等其它項目；
